3C 非標設備
產品名稱： 端子截面分析儀
發布日期： 2018-01-10
點擊數： 1354
二維碼：
簡述：
產品詳情
一、功能介紹：

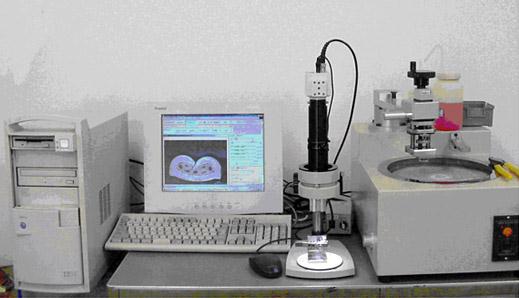

線束端子斷面分析儀是蘇州歐米特光電科技有限公司針對線束端子產品而專門研發的一款精密檢測分析設備。整套分析儀由端子切割、端子鑲嵌、研磨系統、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。檢測人員可在20分鐘內完成一個線束端子斷面的處理分析，極大地提高了線束端子斷面檢測的速度。簡易的操作、高品質的圖像采集系統、精確的測量分析為您的生產保駕護航。
二、分析產品的特征 ：■樣品制作方便，不用樹脂凝固
本系統制作一個樣品只用10-20分鐘，為您節省了大量的時間，提高了工作效率。本系統采用新型樹脂自然凝固法，既避免傳統熱埋壓固造成的產品發熱擠壓變形，也避免了所謂“萬能夾具”固定端子給端子造成的人為損壞，大程度的保持端子和線束的原貌。是將樣品先樹脂固化、樹脂切斷、粗磨、研磨。做一個樣品要花數小時，而且會影響測量精度。
■端子專用夾具可適合各種尺寸的端子
新開發的夾具可適合各種型號的端子。切割研磨時不用擔心咬線牙變形或芯線飛出。也不需要特殊的技能，誰都可以輕易的操作。整個操作簡單方便，大大地提高了工作效率。
■高性能顯微鏡和專用分析軟件可精確測量長度、計算面積、壓縮比
本顯微鏡系統在觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離；高品質光學系統與高分辨率攝像頭的完美組合，能夠在計算機屏幕上產生放大倍數從10倍到400倍的高清晰圖像，即使是粗大的或極細的線束端子也能清晰地完美顯示出來；高精度線束端子圖片測量分析軟件可瞬時測定線束端子的各種數據，包括：寬度CW，高度CH及面積從而得到壓縮比。大倍率下的測量精度為1～2μm。
